轉子流量計是一種廣泛應用于工業過程控制和流量測量的儀表。它具有結構簡單、工作可靠、使用范圍廣泛等優點。下面將詳細介紹轉子流量計的結構和工作原理。

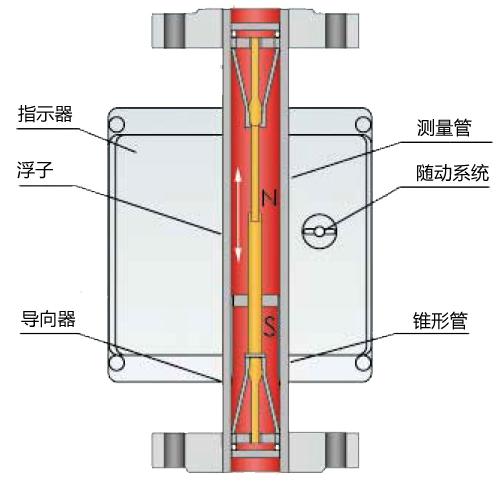

一、結構

流量計主要由測量管、轉子和指示器三部分組成。

1、測量管

測量管是流量計的核心部分，它是一個垂直的、密封的、耐壓的金屬管。測量管的內徑略大于轉子的直徑，為轉子在管內上下移動提供足夠的空間。測量管上端通過法蘭與管道連接，下端通過法蘭或入口彎管與被測介質相連。

2、轉子

轉子是金流量計的關鍵部分，它的形狀和重量直接影響流量計的測量精度。常見的轉子形狀有螺旋轉子、盤形轉子和圓柱轉子等。轉子的重量和尺寸隨著測量的流量大小而變化。

3、指示器

指示器是流量計的讀取部分，它通過機械或電子方式將轉子的位置信號轉化為可讀的流量值。常見的指示器有指針式、輪盤式和電信號式等。

二、工作原理

轉子流量計的工作原理是基于浮力原理。當流體自下向上流經測量管時，流體的速度降低，壓力減小，轉子在流體中的重力部分被減小，而浮力部分增大。當流體的流量增大時，轉子上升，指示器的指針或輪盤上的指針相應轉動，從而指示出流體的流量。當流體的流量減小時，轉子下降，指示器的指針或輪盤上的指針相應轉動，指示出流體的流量。

轉子流量計作為一種結構簡單、工作可靠、使用范圍廣泛的儀表，在工業過程控制和流量測量中發揮著重要作用。了解轉子流量計的結構和工作原理有助于更好地使用和維護這種儀表，提高測量精度和可靠性。
