自來水電磁流量計的工作原理介紹
發布時間：2020-08-21 14:53:47??點擊次數：2107次
自來水電磁流量計的工作原理基于法拉*電磁感應定律。當一個導體在磁場內運動，在與磁場方向、運動方向相互垂直方向的導體兩端，會有感應電動勢產生。自來水電磁流量計電動勢的大小與導體運動速度和磁感應強度大小成正比。

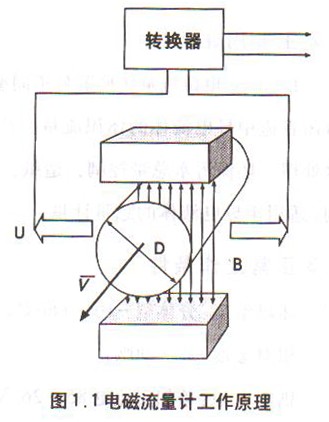

在圖1.1中，當導電流體以平均V(m/s)通過裝有一對測量電*的一根內徑為D(m)的絕緣管子流動時，并且該管子處于一個均勻的磁感應強度為B(T)的磁場中。那么，在一對電*上就會感應出垂直于磁場方向和流動方向的電動勢（E）。由電磁感應定律可寫做（1）式：

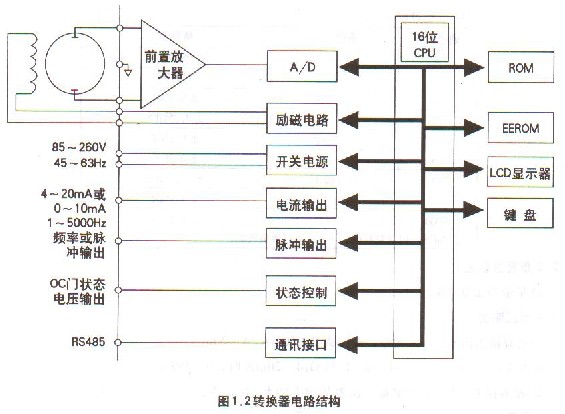

自來水電磁流量轉換器一方面向電磁流量傳感器勵磁線圈提供穩定的勵磁電流，以達到B是個常量；同時把轉換器感應的電動勢放大、轉換成標準的電流信號或頻率信號，便于流量的顯示、控制與調節。圖1.2所示為轉換器電路結構。
